儀器所屬分類：產品中心 => 電工類儀器儀表 => 示波器
Tektronix 泰克

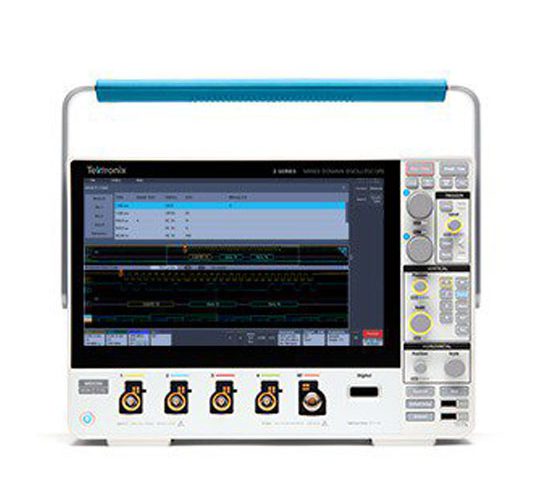

Tektronix 泰克 3系列MDO混合域示波器 產品簡介：
產品型號：3系列MDO
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：混合域示波器
Tektronix 泰克 3系列MDO混合域示波器 產品概述：

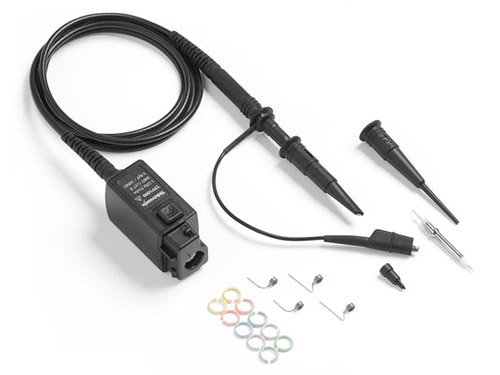

作為測量信號路徑中的關鍵元件，探頭不容忽視。在購買 3 系列 MDO 時，您將免費獲得業內優質的探頭。由于擁有業內領先示波器負載 (3.9 pF)，TPP 系列探頭將成為您日常使用的隨身探頭。
?TPP 系統探頭為標配。每條模擬通道一只。
?3.9 pF 的業內領先電容性探頭負載
?250 MHz、500 MHz 或 1 GHz 探頭帶寬，取決于儀器帶寬

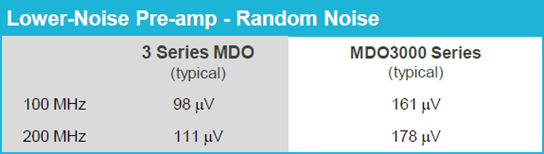

測量微小信號時，為獲得更佳的測量精度，降低儀器的本底噪聲至關重要。3 系列 MDO 中使用的全新前端設計有助于您將噪聲測量精度提升高達 40%。評估示波器時，請務必仔細檢查示波器的隨機噪聲技術規格。示波器各不相同，且并非所有示波器制造商均會測試和發布其隨機噪聲規格。

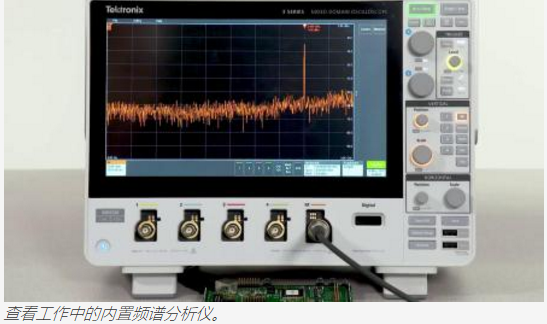

內置頻譜分析儀
不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。
3 系列與常規示波器 FFT
?每臺儀器標配 1 GHz 最大頻率，選配最大 3 GHz 頻率
?業內唯一一款真正集成的頻譜分析儀硬件
?最高 3 GHz 的超寬捕獲帶寬
功能強大，可升級
立即獲取所需的所有調試功能，或在需要時添加這些功能。
?高達 1 GHz 帶寬
?數字通道：MSO 選項增加 16 條數字通道
?高達 3 GHz 的頻譜分析儀
?DVM/頻率計數器（在注冊后免費提供）

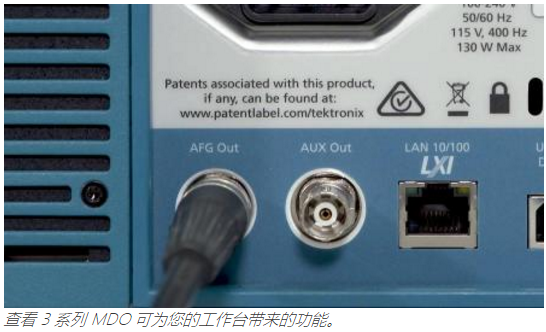

?任意波形/函數發生器
?高級分析
?串行總線解碼和觸發
?自動功率測量

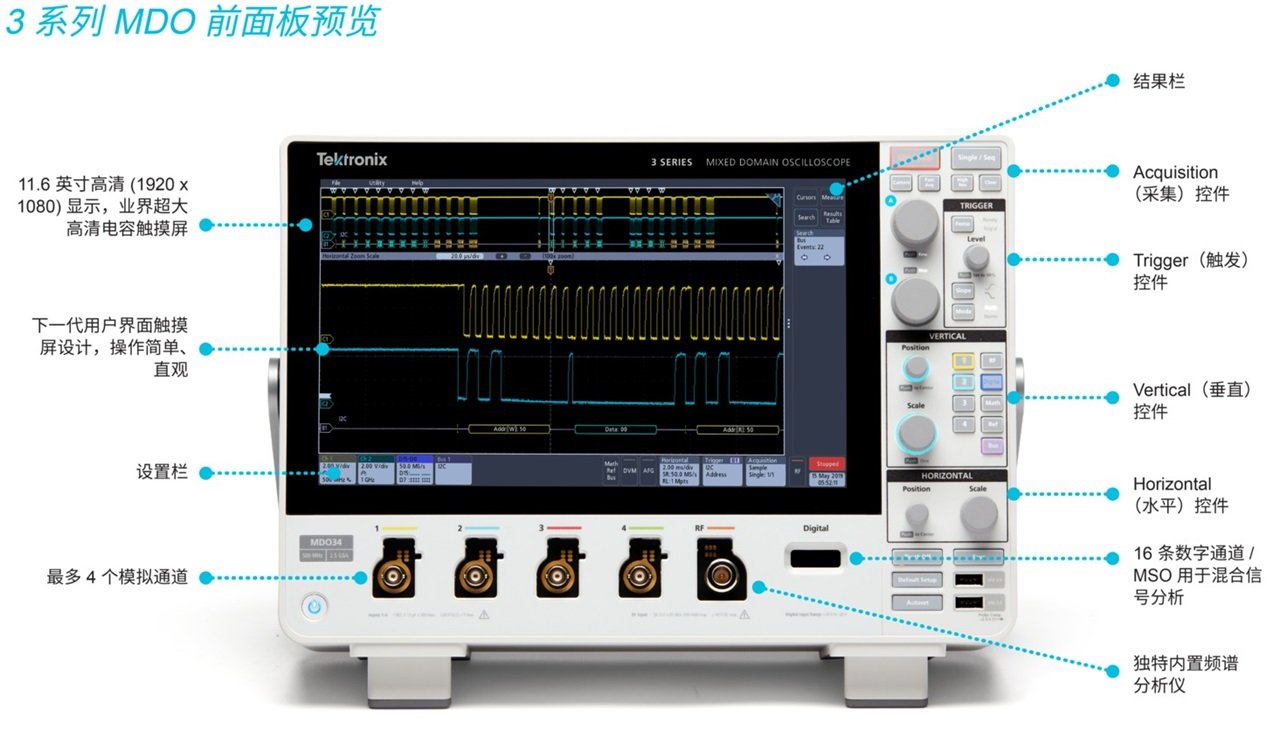

Tektronix 泰克 3系列MDO混合域示波器 主要性能：
??2 條模擬通道和 4 條模擬通道型號
?100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號
?帶寬可以升級 (最高 1 GHz)
?最高 5 GS/s 采樣率
?所有通道上 10 M 記錄長度
?>280,000 wfm/s 最大波形捕獲速率
?標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬
?頻譜分析儀 (選配)
。頻率范圍: 9 kHz – 1 GHz (標配)或 3 GHz (選配)
。超寬捕獲帶寬，最高可達 3 GHz
?任意函數發生器 (選配)
。13 種預先定義的波形類型
。 50 MHz 波形發生
。128 k 任意波形發生器記錄長度
。250 MS/s 任意波形發生器采樣率
?數字通道 (選配)
。16 條數字通道
。 所有通道上10 M 記錄長度
。121.2 ps 定時分辨率
?串行總線解碼、觸發和搜索(選配)
串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準
?數字電壓表/頻率計數器 (產品注冊后免費)
。4 位 DC, AC RMS 和 DC+AC RMS 電壓測量
。5 位頻率測量
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 | 頻譜分析儀 |
| MDO32 | 100 MHz – 1 GHz | 2 | 16（選配） | 高達 5 GS/s | 10 M | 最高 3 GHz（可選） |
| MDO34 | 100 MHz – 1 GHz | 4 | 16（選配） | 高達 5 GS/s | 10 M | 最高 3 GHz（可選） |
 |
|
