儀器所屬分類：管線定位儀 => 管道及防腐層檢測
品牌：俄羅斯TECHNO-AC泰克諾
型號：DKI-117
產地：俄羅斯
適用型號：CBI-436N，AG-438.15N，CBI-309N，CBI-309G，Success AG-309.15N，Success AG-309.15G，AG-511N，AG-319N， AG-319G，TPT-522N，AG-309.15N，Success AG-317G，Success AG-317N，Success ATG-435.15N，Success ATP-434E，Success ATG-435.15E，Success ATG-127E
AG-309.15N管線定位儀配件DKI-117絕緣故障檢測傳感器，俄羅斯TECHNO-AC泰克諾配件介紹：
產品用途：
DKI-117 與尋線接收器配合使用時，旨在控制天然氣和石油管道保護涂層的絕緣質量，并使用電位差法尋找電力電纜線路的損壞。
DKI-117 傳感器與 AP-019.x 和 AP-027 線路定位接收器結合使用。
DKI-117 傳感器的特點

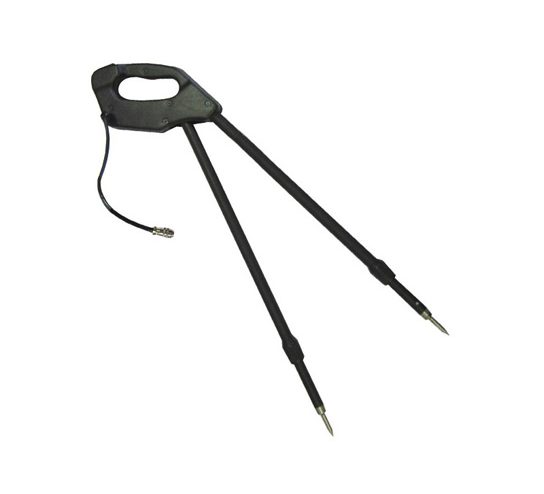

DKI 由兩個相互隔離的尖電極組成，以一定角度連接成一個單一結構，配備前置放大器和帶連接器的電纜。
DKI-117 傳感器的工作原理
電纜的保護套和金屬管道的絕緣設計是為了防止金屬與地面接觸。如果這種保護被損壞，絕緣導體就會與地面發生電接觸。
當伴熱帶與通信線路和“大地”相連時，交流電在故障點“流”到大地，并以各種方式返回發電機，在地表產生跨步電壓。
DKI-117 可以在接收器支持的所有頻率（主動和被動模式）下搜索通信缺陷。
DKI評估交流電通過電路時形成的地表兩點電位差：發電機-通信-絕緣故障定位-大地-接地腳-發電機。在絕緣損壞點，電位差越大，損壞越大。
使用 DKI-117 傳感器搜索絕緣缺陷的方法
方法“”
當使用“MAX”方法尋找絕緣損壞的地方時，DKI 的接觸電極之一應直接放置在軌道上方，第二個在垂直于其軸的方向上。
操作員以大約 1 m 的間隔周期性地沿路線移動，可靠地將 DKI 的接觸電極浸入地下。
信號在接近損傷部位時逐漸增加，當其中一個接觸電極位于損傷部位上方時達到值，然后逐漸減小。
“MAX”方法允許您確定損壞的存在，但是，它對位置的定位精度較低。原因是信號電平曲線有一個平滑的值。
方法“最小值”
當使用“MIN”方法搜索絕緣損壞位置時，DKI 的接觸電極應沿其軸直接放置在通訊上方。
當使用“MIN”方法時，信號在接近損傷點時先平穩增加，然后急劇減小到某個最小值，然后隨著遠離損傷點再次急劇增大然后逐漸減小。當信號達到其最小值時，損壞部位將位于電極之間的中間。
需要一名操作員與 DCI 合作。與 DODC 相比，DCI 提供了更高的損傷部位定位靈敏度和準確性。
AG-309.15N, DKI-117, TECHNO-AC, 泰克諾, 管線定位儀
 |
|
